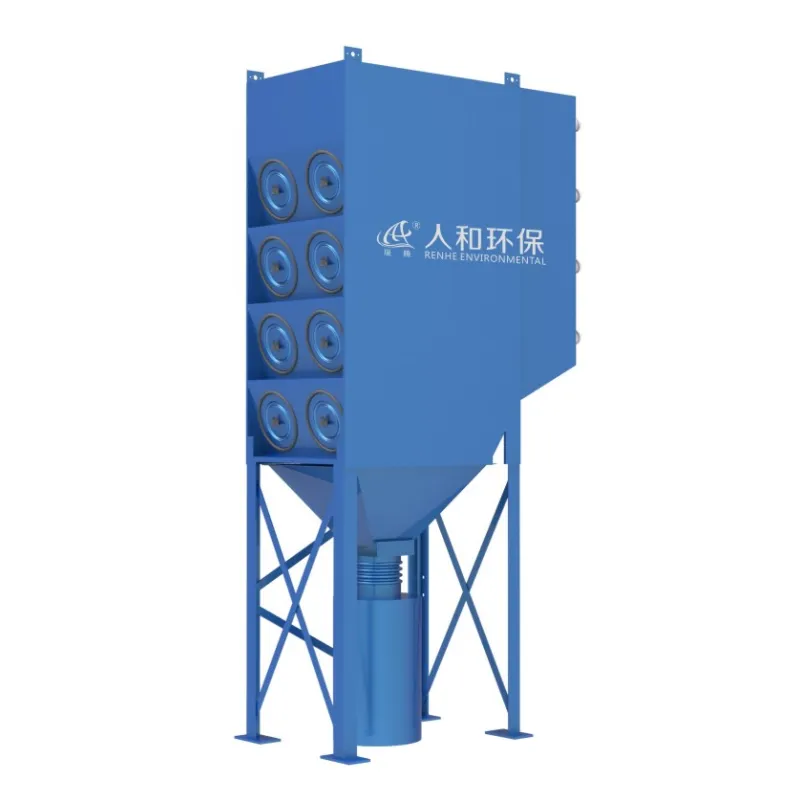

איך פילטר קרטוג' פליס מפחית את התנגדות האוויר בתוך צינורות אבק

מקמט גרעין סינון גאומטריה והפחתת טורבולנציה

עומק הפליס, המרחק בין הפליסים והזווית: אופטימיזציה של מסלולי זרימה למינאריים

הממדים הפיזיים של פילטר קרטון מקופל משפיעים ישירות על התנהגות הזרימה במערכת איסוף האבק. עומק הקפלים, המרחק ביניהם והזווית ביניהם קובעים אם הזרימה תישאר חלקה ולמינרית – או תהפוך לטורבולנטית, מה שיגרום לעלייה בהתנגדות האוויר. קפלים עמוקים מדי עם רווחים צרים מגבילים את זרימת האוויר ויוצרים עליות מהירות ואזורים של סיבוב חוזר שמבזבזים אנרגיה. מרחקים רחבים יותר מפחיתים את הטורבולנציה, אך מקריבים שטח סינון, ולכן יש לשמור על איזון זהיר. זווית קפלה חדה ושטוחה עוזרת לכוון את אוויר העמוס באבק אל תוך החומר הסונן באופן עדין, ומעודדת מסלולים למינריים, מה שמביא להפחתת נפילת הלחץ. כפי שהראו לי ועמיתיו (2019), גם התאמות קטנות בפרמטרים הגאומטריים הללו משפיעות באופן משמעותי הן על יעילות הסינון והן על ביצועי הניקוי – מה שמאשר כי הגאומטריה של הקפלים אינה רק מבנית אלא פונקציונלית. עיצוב מותאם היטב ממיר את הקרטון ממחסום סלבי למשתתף פעיל בייעילות המערכת, ומאפשר לאוויר לזרום דרכו עם התנגדות מינימלית, ובכך מפחית את הצריכה האנרגטית של המניע.

קשיחות מבנית שלמות של קפלים אחידה תחת זרימת אבק מהירה

תלות ארוכת טווח במתיחות אויר נמוכה תלויה ביכולת של הקרטיד לשמור על הגאומטריה המתוכננת שלו בתנאי פעולה דינמיים. זרימת אבק במהירות גבוהה מפעילה לחץ דינמי מתמשך על הקפלים, מה שעלול לגרום לעיוות, לקריסה או לרעידות. עיוות כזה מפר את המרחק האחיד בין הקפלים — ומביא לערוצים לא אחידים של זרימה שגורמים לטורבולנציה ומעלים את ירידת הלחץ עם הזמן. קשיחות מבנית מבטיחה שהקלפים ישארו ישרים ומרוחקים זה מזה באופן אחיד, גם בנפח אויר מרבי. כפי שציינו קים ולִי (2019), אובדן שלמות הקפלים פוגע ישירות בשטח הסינון האפקטיבי במהלך הפעולה. חבילה קשיחה של קפלים, נתמכת כראוי, שומרת על מסלולי זרימת האויר כפי שתוכננו, ומונעת את העלייה החדה במתיחות שמתגלה לעיתים קרובות לאחר תקופת ההיכרות עם המסנן. שלמות אחידה של הקפלים תורמת גם לטעינה אחידה באבק על פני השטח — ומניעה עיוות מקומי שדוחף את האויר דרך מסלולים צרים במהירויות גבוהות יותר. בסביבות תעשייתיות קשות, עמידות זו שומרת על מתיחות אויר נמוכה לאורך כל זמן השירות, ומשמרת את מערכת איסוף האבק כולה מצריכה אנרגיה מיותרת.

הרחבת שטח הפנים של פילטר קרטון מתקפל ותאום יחס האוויר-לבד

הגברת שטח הפנים של החומר ב-3–5 פעמים: השפעה ישירה על התנגדות זרימת האוויר האפקטיבית

היתרון המרכזי של פילטרים קרטוניים מתקפלים הוא היכולת להכפיל את שטח הפנים הממסנן ללא הגדלת ממדיה של המיכל. קיפול מדויק מספק שטח פנים גדול פי 3 עד 5 ביחס למסננת שטוחה באותו תחום כיסוי — מה שמפחית ישירות את יחס האוויר-לבד (מהירות המסננת), שהינו הגורם העיקרי לצמצום התנגדות זרימת האוויר.

הטבלה: הגדלת שטח הפנים בעקבות קפלים מורידה את היחס אוויר-בד ב-75%, ומביאה לירידה של כ-70% בהפרש הלחץ הראשוני (ASHRAE, 2022).

חוק דרסי מאשר כי, בזרימה קבועה, הפרש הלחץ נמצא ביחס הפוך לשטח הסינון. הגידול בשטח הפנים פי 4 מקטין באופן פרופורציונלי את מהירות הפנים — מה שמעביר את הפעולה לעומק טווח הזרימה הלמינרית ומקטין את אובדי האנרגיה הנובעים מהזדעזוע הטורבולנטי. בדיקות מעבדה מראות באופן עקבי כי הגדלת שטח הפנים הזו מורידה את התנגדות זרימת האוויר הראשונית ב-30–60% בהשוואה לסינונים מסוג שקיות מסורתיים, מה שמתترجم ישירות לצמצום צריכת האנרגיה של המפוח ולתפעול יציב יותר של המערכת.

ביצועי הפרש הלחץ של סינון קפולי לאורך תקופת השימוש

נתוני בדיקות מעבדה של ASHRAE TC 5.3: הפרש לחץ נמוך ויציב לאורך זמן לעומת בסיסים של דפי שטוחים

מבחני ספסל סטנדרטיים של ASHRAE TC 5.3 מאשרים שקרטישים מתקפלים מספקים לחץ דיפרנציאלי (ΔP) נמוך בהרבה מאשר מדיות שטוחות לאורך כל תקופת השירות שלהן. מבחנים מבוקרים של טעינה באבק מראים שעיצובים מתקפלים מ logים הפחתה של 30–40% בהתנגדות זרימת האוויר בכל מחזור הטעינה.

הביצוע הזה נובע מהשפעת שטח הפנים המורחב על מהירות הפנים: מהירות נמוכה יותר מפחיתה את האנרגיה הנדרשת לדחיקת האוויר דרך המדיה, ומשמרת לחץ דיפרנציאלי בסיסי נמוך יותר, ומגיעה לנקודת עליית הלחץ שמעוררת מחזורי ניקוי או הגברת הסיבוב של המניע רק מאוחר יותר. עבור מתקנים שמכוונים לחסכון באנרגיה להוורדה, פעילות מתמדת עם התנגדות נמוכה כזו מתורגמת ישירות להוצאות תפעוליות נמוכות יותר וללחצים במערכת יציבים יותר.

דינמיקת טעינת אבק: למה קרטיישים מתקפלים שומרים זמן ממושך יותר על התנגדות אוויר נמוכה

פיטרונים מקופלים מתנגדים לעלייה מהירה בלחץ הודות לאופן שבו האבק מתפזר על פני שטח הפנים המורחב שלהם. עם שטח גדול פי 3–5 משטח פילטר שטוח שקול, האבק הנכנס מתפזר על אזור רחב יותר – מה שמביא להפחתת מסת האבק ליחידת שטח ומאט את היווצרות עיבוי האבק המגביל. בנוסף, התעלות הפתוחות בין הקפלים מודגמות את הפצת הזרימה באופן אחיד, ומונעות את החסימה המקומית הנפוצה במדיום שטוח. כתוצאה מכך, העלייה הדרגתית ב-ΔP לכול גרם של אבק נטען היא נמוכה בהרבה. גם לאחר תקופת פעולה ממושכת, התנגדות הסיום נותרת נמוכה בהרבה מאשר באופציות שטוחות – לעיתים קרובות מכפילה את משך החיים הפעולי עד הגעה לירידת הלחץ המרבית המותרת. יתרון זה בולט במיוחד באבק עדין ודביק, כאשר המרחק בין הקפלים מונע חיבור מהיר שגורם לחסימה של מדיום שטוח. התוצאה הכוללת היא התנגדות אוויר יציבה ונמוכה לאורך מחזור העבודה המלא – מה שמזער את צריכת האנרגיה של המאגר והשהיית הזמן לצורך החלפה.

אימות במציאות: יעילות של פילטרים קמטניים בצינורות אבק תעשייתיים

מקרה ללימוד: שדרוג תחנת צמנט – הפחתת לחץ סטטי ב-37% וחסכון באנרגיה

בצינור האיסוף המרכזי לאבק בתחנת הצמנט נוצרה התנגדות אוירית גבוהה באופן כרוני, מה שהכריח את המפוחים לפעול בהספק מוגבר כדי לשמור על זרימת האויר הדרושה. במהלך שדרוג שנערך בשנת 2022, הוחלפו מסננים דמויי שקיות מבד שטוח בפילטרים קמטניים. שטח המדיה המורחב גרם להפחתה מיידית במדד הלחץ הסטטי ב- 37% — מ-1,200 פסקל ל-756 פסקל . זה הקטין את צריכת האנרגיה של המפוחים ב-22%, והביא לחסכון שנתי בחשמל בסך 48,000 דולר אמריקאי. חשוב במיוחד, הגאומטריה הקמטנית שמרה על פיתוח אחיד של ערכת האבק לאורך מחזורי הניקוי — וכתוצאה מכך נשמר הלחץ הסטטי הנמוך גם לאורך זמן. תקופת מעקב של 12 חודשים אישרה שאין פגיעה בביצועי המסנן: רמות הפליטות למחזור האוויר נותרו בתוך גבולות הרישיון. השדרוג מדגים כיצד החלפת מסננים למסננים קמטניים מביאה לחסכון מיידי באנרגיה ו אמינות תפעולית מתמשכת — גם בסביבות תעשייתיות עם ריכוז גבוה של אבק ודרישות גבוהות.

שאלה נפוצה

מהי הפונקציה העיקרית של פילטרים קורואים?

פילטרים קורואים נועדו לשפר את יעילות הסינון ולפחית את צריכת האנרגיה על ידי הגדלת שטח הפנים לזרימת אוויר, ובכך לשמור על התנגדות נמוכה וביצועים אופטימליים ביישומים תעשייתיים.

באיזו דרך משפיעים פילטרים קורואים על נפילה בלחץ?

על ידי הגדלת שטח הפנים לסינון, פילטרים קורואים מפחיתים את היחס בין כמות האוויר ליחידת שטח החומר, מה שמוביל להפחתה משמעותית בנפילה בלחץ ההתחלתית והארוכת-טווח במהלך הפעולה.

האם פילטרים קורואים יכולים לשפר את יעילות השימוש באנרגיה?

כן, פילטרים קורואים מפחיתים את צריכת האנרגיה על ידי שימור זרימה למינרית, הפחתת טורבולנציה והפחתת דרישת האנרגיה של המפוחים — עובדה קריטית במערכות תעשייתיות.

למה חשוב לשמור על קשיחות מבנית של פילטרים אלו?

קשיחות מבנית מבטיחה שהקפלים ישארו שלמים תחת זרימת אוויר מהירה, ומניעה עיוות שעלול לגרום לטורבולנציה, להגברת התנגדות והפצה לא אחידה של אבק.

מה היו התוצאות של מקרה המחקר על שדרוג מפעל הצמנט?

השדרוג של מסנני שקיות דפי שטוח למסנני פליטה מקופלים גרם להפחתה של 37% בלחץ הסטטי ובהפחתה של 22% בצריכת האנרגיה של המניע, מה שגרם לחיסכון של 48,000 דולר אמריקאי בשנה במפעל.
